组合式方形水箱水位计安装方法?图文指导解说

发布日期:2021-05-29浏览次数:658

组合式方形水箱水位计安装方法?图文指导解说


1、侧面玻璃管水位计的安装方法
    玻璃管液位计一般安装在距组合式方形水箱顶部和底部20CM的位置,装在方便人员观察的侧面。所述侧面的距顶部和底部20CM的地方分别焊接一个20的丝口短管,并装上20的球阀。二个丝口短管应位于同一垂直面上,以方便用玻璃管连通。
玻璃管液位计的使用须知
    为保证自密封作用,容器内介质压力应大于0.2MPa。在打开上下阀时,阀杆退出转数不得少于4转,以免钢球在自封时,碰到阀杆的顶端,避免漏水。

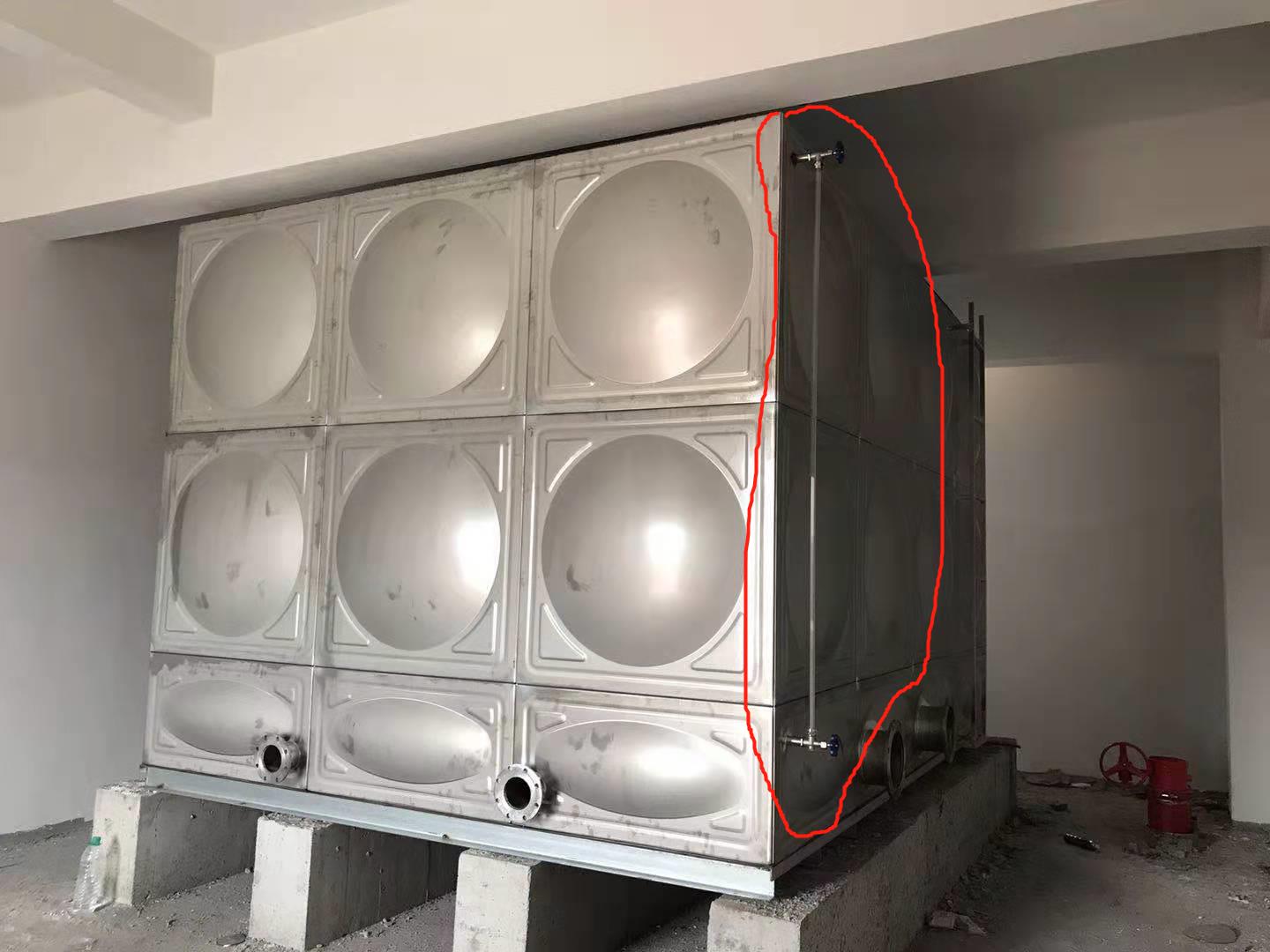

组合式方形水箱水位计安装方法(侧面玻璃管水位计)


2、磁翻板液位计侧面安装方式
  侧面安装是最常见的一种安装方式,适合组合式方形水箱外侧上下端各开有一个法兰接口的安装。这种安装方式一般在磁翻板液位计连接管上焊接一对连接法兰,法兰需要与组合式方形水箱上的法兰相匹配;磁翻板液位计在安装时必须保持垂直;在磁翻板液位计和组合式方形水箱连接法兰之间通常需要增加一只阀门,以供仪表出现故障维修或定期清洗时切断介质通道用;在调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主测量管内,避免浮子受到介质急速冲击,引起测量波动。

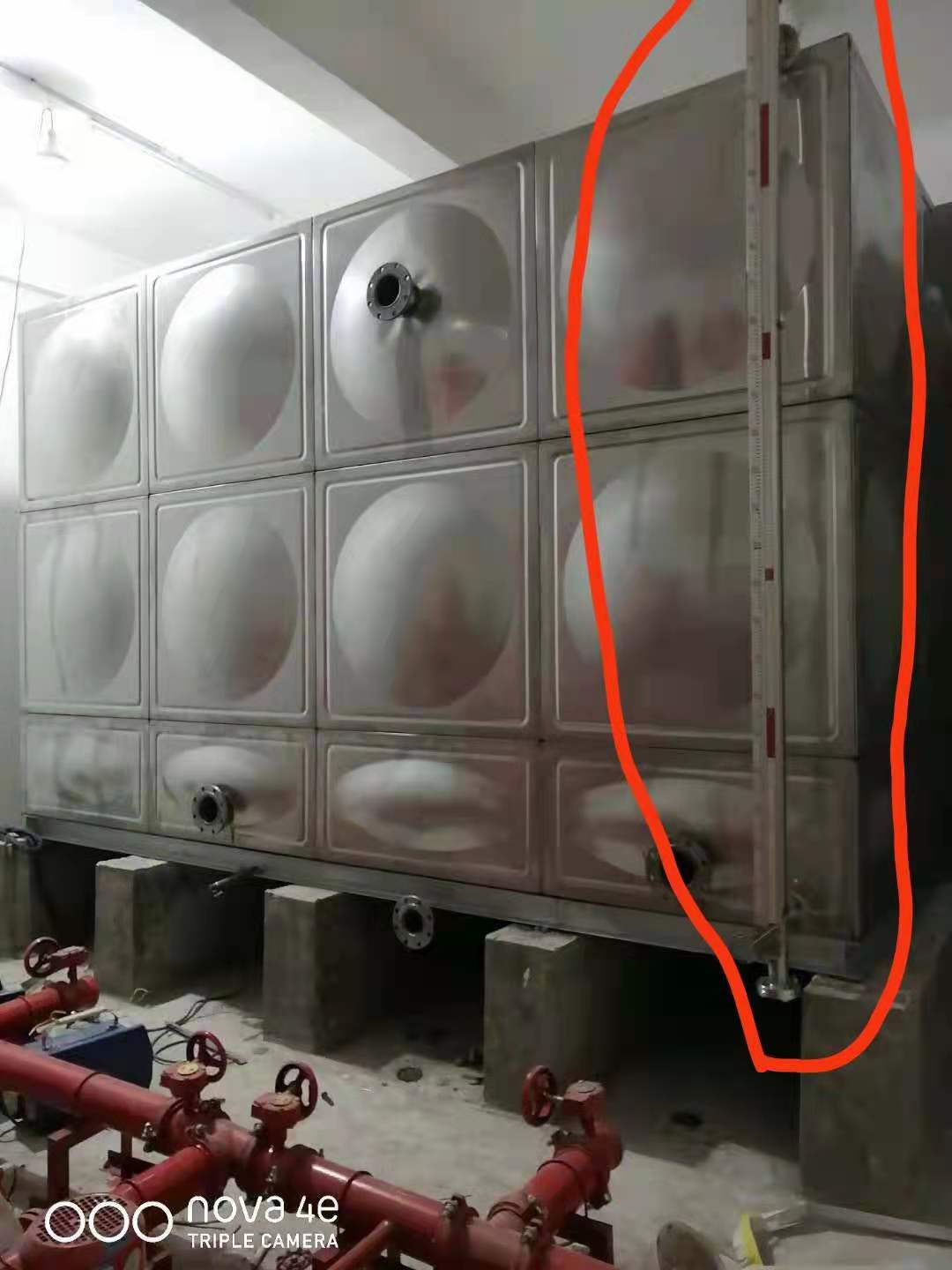

 组合式方形水箱水位计安装(磁翻板液位计)
